橋式起重機的運動，是由大車的縱向、小車的橫向及吊鉤的上下三種運動組成的。

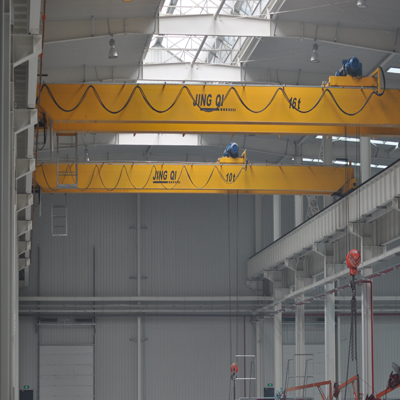

橋式起重機

1、橋式起重機起升系統的傳動：起升機構的動力來源，是由電動機發出，經齒輪聯軸器、補償軸、制動輪聯軸器，將動力傳遞給減速器的高速軸端，并經減速器把電動機的高轉數降低到所需要的轉數之后，由減速器低速軸輸出，經卷筒上的內齒圈，把動力傳遞給卷筒組，再通過鋼絲繩和滑輪組是吊鉤進行升降，從而完成升降重物的目的。

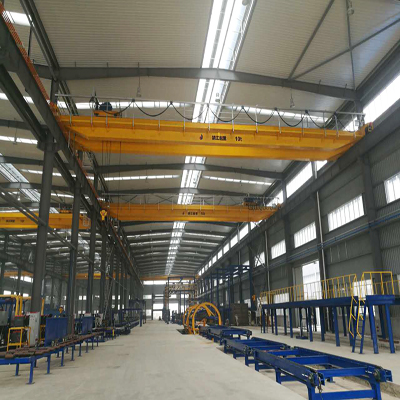

橋式起重機

2、橋式起重機小車運行系統的傳動：動力由電動機發出，經制動輪聯軸器、補償軸、半齒聯軸器，將動力傳遞給立式三級減速器的高速軸端，并經立式三級減速器把電動機的高轉數降低到所需要的轉數之后，由減速器低速軸輸出，又通過半齒聯軸器、補償軸、半齒聯軸器與小車主動車輪軸聯接，從而帶動了小車主動車輪的旋轉，完成小車的橫向運送重物的目的。

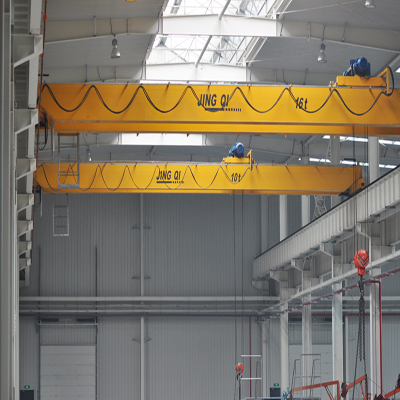

橋式起重機

3、橋式起重機大車運行系統的傳動：動力由電動機發出，經制動輪聯軸器、補償軸和半齒聯軸器將動力傳遞給減速器的高速軸端，并經減速器把電動機的高轉數降低到所需要的轉數之后，由減速器低速軸輸出，又經全齒聯軸器與大車主動車輪軸聯接，從而帶動了大車主動車輪的旋轉，完成橋架縱向吊運重物的目的。大車的兩端驅動機構是一樣的。

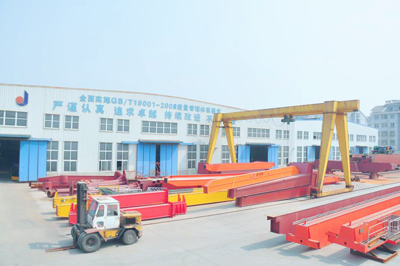

靖江起重設備廠
